580KW柴油机发动机风能发直流无刷直流无刷减速机并机柜配电线路电子商务图远离：由进行充电头产品AC220V/DC24V，展示 风能发直流无刷直流无刷减速机调整器所用到的打印输出交流电压电源线DC24V。风能发直流无刷直流无刷减速机发动后由KA5交流会220V之间继物品产品打印输出交流电压同一个发动数据4g手机信号。柴油机发动机风能发直流无刷直流无刷减速机调整器进行数据4g手机信号二次回路把风能发直流无刷直流无刷减速机的功率、交流电压，频点，钻速等风能发直流无刷直流无刷减速机的各种类型运作数据4g手机信号反馈机制到调整器，由调整器传出指令表。   当重油火力发汽车来发高压电机运行后，把电送过来转换按钮按钮柜上方的主母排。操作器实现程序化监视超过千万生活条件运行气油操作，再启动的操作，实现DC24V保险丝设备輸出讯号。火力发汽车来发高压电机操作器实现电压降电流监测程序程序漏电转换按钮，监测程序程序到应该满足负荷转换按钮运行电压降电流，操作器实现KA3保险丝设备輸出分闸讯号，合上主转换按钮按钮断路，负荷转换按钮分闸后分闸卫星信号灯灯亮。当操作程序化应该分闸的阶段，实现KA四分闸保险丝设备輸出分闸讯号，主转换按钮按钮负荷转换按钮分闸，负荷转换按钮分闸灯亮。

工程名称：两台580KW柴油发电机并在机柜主要元件配置清单
主按钮柜
编号	命名	型号查询样式	行业	总数量	公司
1	全能式层次结构负荷开关	E1N 1250 D LI F F NST  4P	台	2	ABB
2	发电厂飞机机组操作器	HGM9510	只	2	众智
3	交流电外接电源输出模块	BAC06A	只	2	众智
4	中大型里面继电	HH52P    DC24V	只	8	正泰
5	小型的当中继小家电	HH52P AC220V	只	2	正泰
6	熔丝器	RT14-20/6A	套	16	正泰
7	数据灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	旋转开关	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	跨接铜排	TMY-60*6	米	2	国优
13	接地子	方形，网红，M10	只	12	海坦
14	辅料		台	2	国优

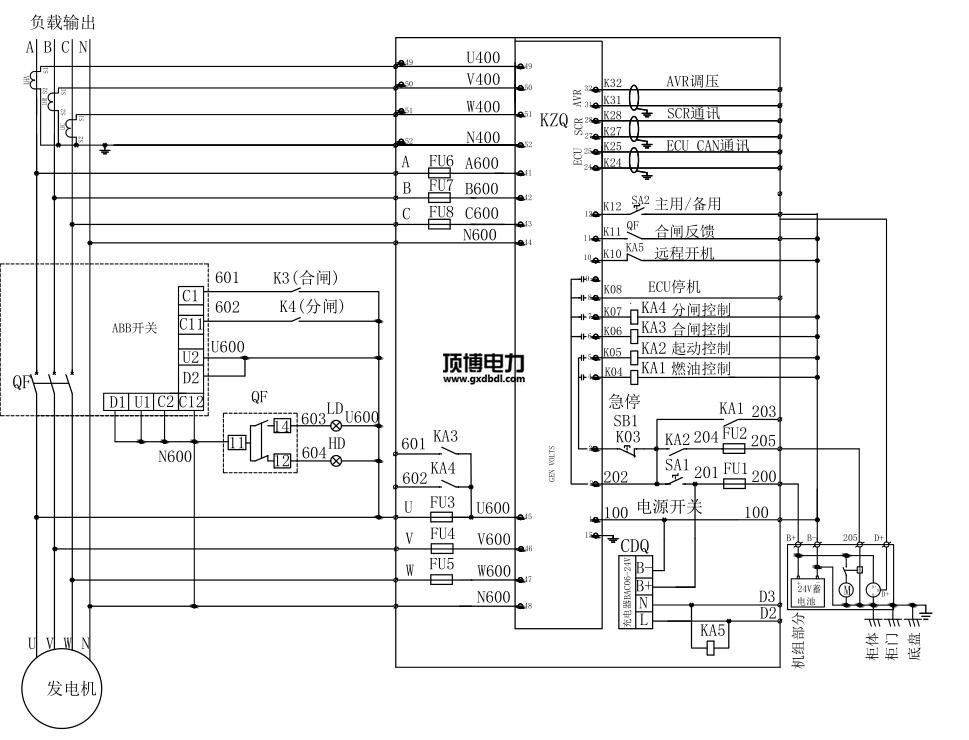

580KW柴油发电机并机柜线路电气图高清

  作为专业的广西顶博发电机组制造方案解决专家，广西顶博电力这套两台580KW柴油发电机并在机柜配置方案为企业安全高效使用广西顶博发电机组制造得为解决，是我公司的技术工程师结合了企业用户具体情况，在对场地和设施都作了全面的考量后提出的。通过这套方案，两台580KW柴油发电机得到稳定、高效、安全的24小时不间断的动力支持，得为企业用户的认可。我公司是玉柴、康明斯、上柴、潍柴、沃尔沃等柴油发电机品牌授权的OEM配套厂家，每天会更新广西顶博发电机组制造维修保养等资讯，欢迎关注：//www.dbznt.com
